BY-4A電壓繼電器原理及接線圖-上海上繼科技有限公司

發表時間:2019-07-13 15:43 瀏覽次數:704 〖返回〗

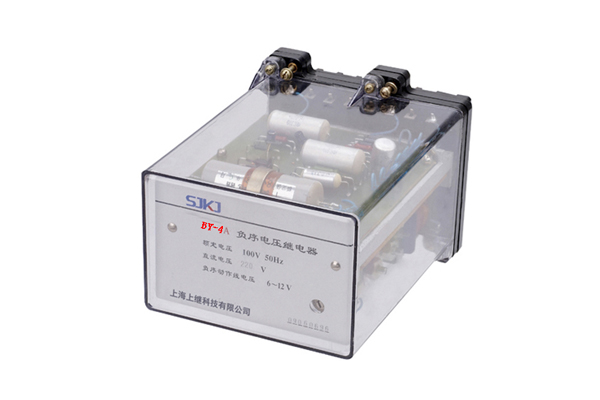

BY-4A電壓繼電器

一、BY-4A電壓繼電器的用途

BY-4A電壓繼電器(以下簡稱繼電器)是一種小定值的過電壓繼電器,用于電力系統繼電器保護線路中,作為方向橫差保護的閉鎖元件。

二、BY-4A電壓繼電器的原理

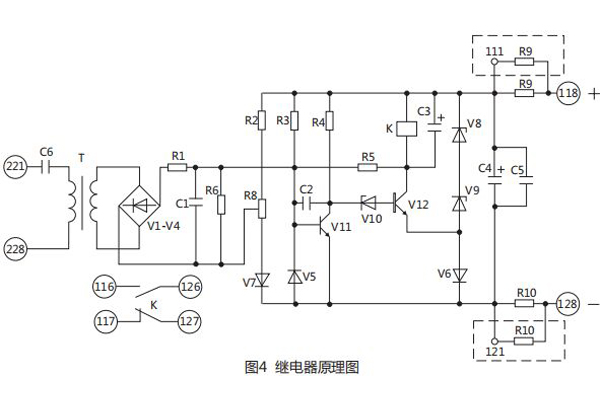

繼電器由電壓互感器、整流濾波及觸發回路、執行元件等環節組成。在正常情況下,繼電器輸入電壓接近于零,執行元件(小中間繼電 器)不動作。當所加交流電壓高于繼電器整定值時,觸發器翻轉,中間繼電器動作,使動合觸點閉合,動斷觸點斷開,完成了繼電器的作用。 繼電器原理見圖4。

原理圖

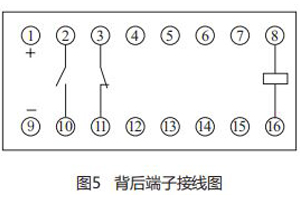

三、BY-4A電壓繼電器的接線圖

接線圖

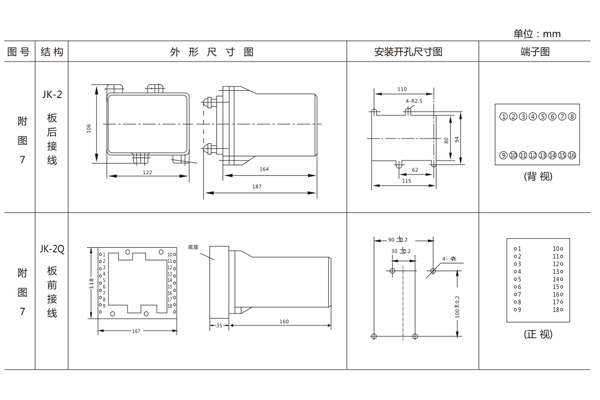

四、BY-4A電壓繼電器的開孔尺寸

BY-4A采用JK-2殼體,如圖所示

開孔尺寸

公司介紹:上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術,來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上,產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測,獲得ISO-9001:2000國際質量體系認證?!翱萍紕?chuàng)新,誠信務實”是公司的經營理念,本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴,且樹立了良好的信譽。

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
