一、特點：

1、體積小，觸點斷開容量大。

2、線圈為交流激磁。

3、技術推薦：新裝柜子可選用標準35mm，G型導軌安裝板前接線殼體。其接線端子號與老型一樣，無需更改圖紙圖號可直接替用。
二、動作原理：

RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統，接觸系統及短路環三部分組成。電磁系統采用直動式結構，工作行程較大。接觸系統采用橋式觸點，斷開容量大。當線圈通電時，產生磁場，吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

三、技術數據：

1、動作電壓：<80%額定電壓。

2、返回電壓：>15%額定電壓。

3、動作時間：≤20ms。

4、線圈功率：6VA。

5、觸點斷開容量：AC：V≯250V，I≯10A(功率因數為0.4)時，容量為1000VA。DC：V≯250V，I≯(L/R=40MS)時，容量為100W。

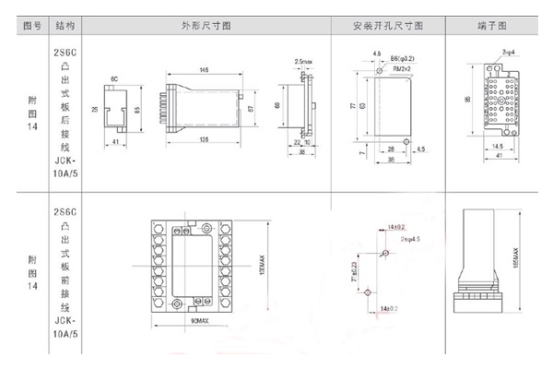

四、外形及安裝尺寸：

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
