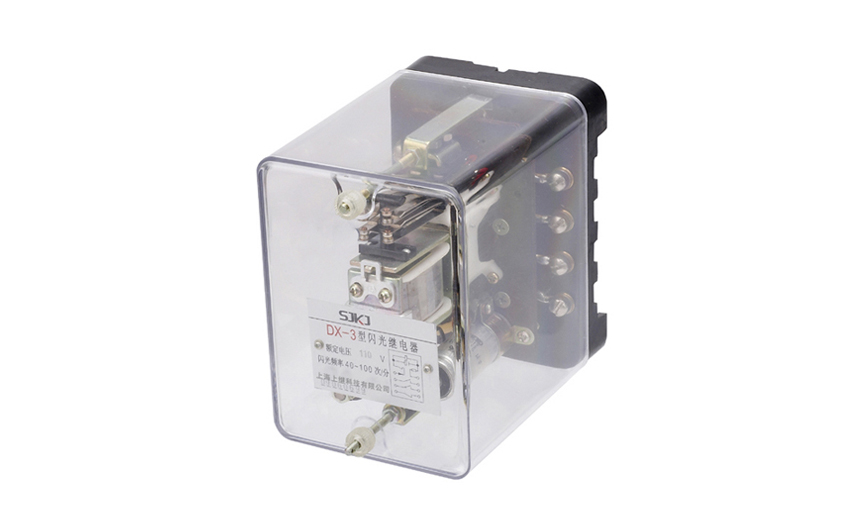

DX-3閃光繼電器用作信號指示之用，當被保護系統發生故障時，主保護繼電器動作時，通過閃光繼電器的接點控制各種燈光信號。

一、DX-3閃光繼電器的參數

●額定值：DC 220V、110V、48V；AC 220V、110V。

●閃光頻率：每分鐘40~80次。

●動作值：不大于70％額定值。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。

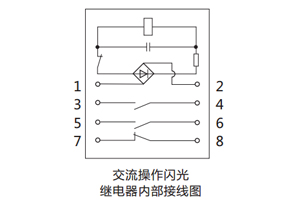

二、DX-3閃光繼電器的接線圖

三、DX-3閃光繼電器的開孔尺寸

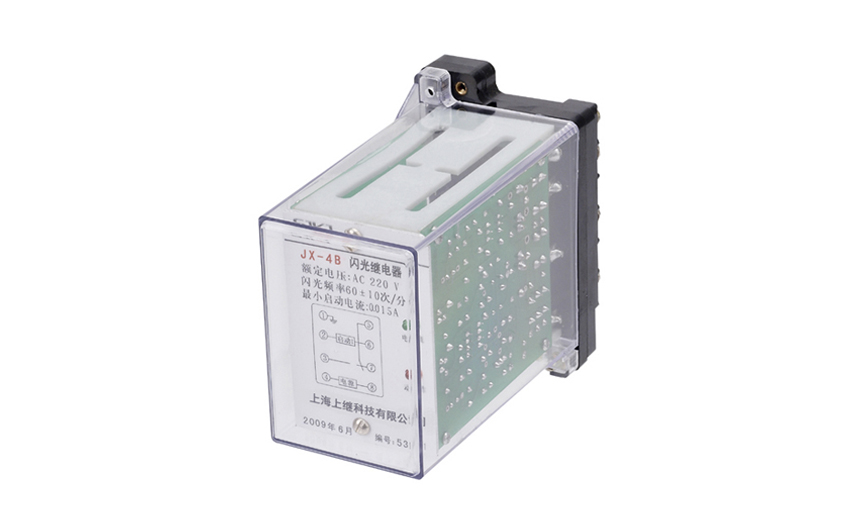

JX-4B閃光繼電器用于信號回路。電源接通后,可以使受控的燈光發出閃光信號。

一、JX-4B閃光繼電器的參數

·額定電壓:直流220V、110V、48V、24V;交流220V, 50HZ. ·動作值:不大于60%額定電壓;最小動作電流8mA。

·閃光頻率: 1±0. 1次/分鐘、60+5次/分鐘、120±10次/分鐘。 ·負裁能力:**負裁電流2A。

·功率消耗:不大于1W。

·介質強度:帯電端子對外売耐壓2000V。

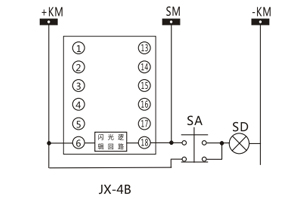

二、JX-4B閃光繼電器的接線圖

三、JX-4B閃光繼電器的開孔尺寸

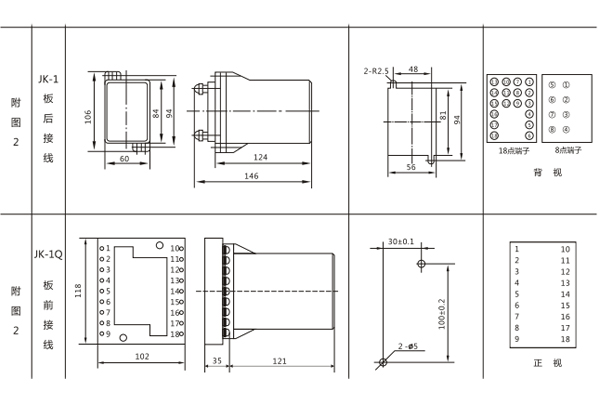

JX-4B采用JK-1殼體，如圖所示
