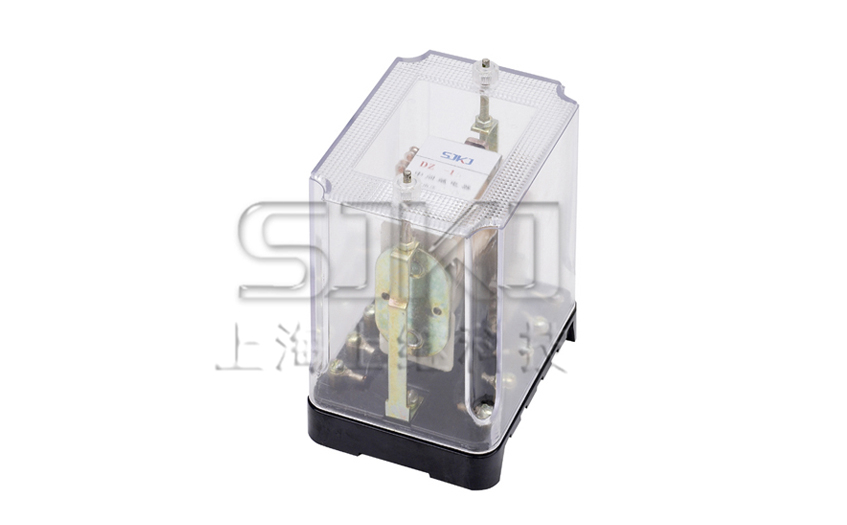

DZ-17中間繼電器_DZ-17繼電器_廠家直銷
中間繼電器系列
打印當前頁
發郵件給我們: 1932551438@qq.com
手機: 18930817953
DZ-17中間繼電器應用范圍
DZ-17中間繼電器具有兩付動合和兩付動斷觸點。
DZ-17中間繼電器主要技術參數
額定電壓：DC 12V、48V、110V、220V。
動作值：不大于70%額定電壓值。
返回值：不小于額定值的5%。
動作時間：在額定值下不大于45ms。
返回時間：當輸入激勵量由額定值降至零時 ,繼電器的返回時間不大于60ms.
功率消耗：不大于7W。
觸點容量：在電壓不超過250V,電流不超過5A ,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下.產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起 ,對外露的非帯電金屬部分或外殼之間 ,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
DZ-17中間繼電器內部接線圖及外引接線圖(正視圖)
DZ-17中間繼電器外形及開孔尺寸
