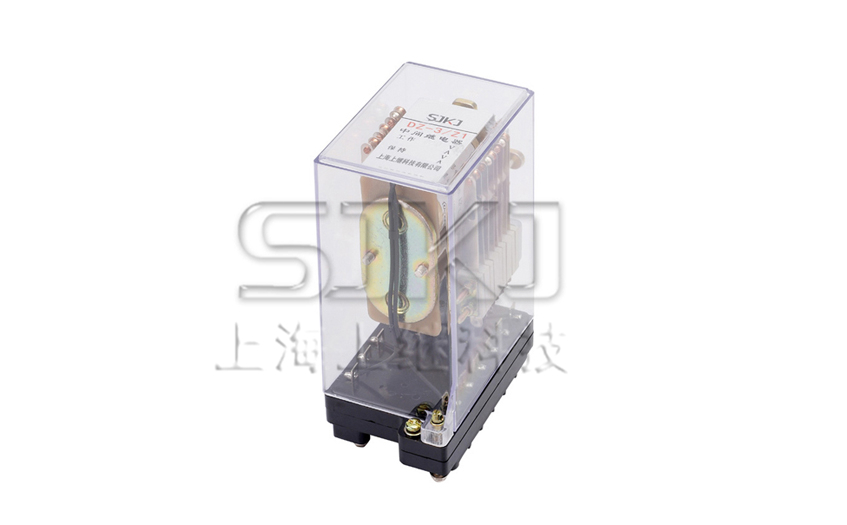

DZ-3/Z2中間繼電器_DZ-3/Z2繼電器_工作原理
中間繼電器系列
打印當前頁
發郵件給我們: 1932551438@qq.com
手機: 18930817953
DZ-3/Z2中間繼電器應用范圍
DZ-3/Z2中間繼電器用在保護和自動控制裝置中作為輔助元件,以擴大被控電路,提高接觸能力。
DZ-3/Z2中間繼電器結構特點
電磁式、螺管結構,觸點對數多.容量大 .直流操作.動作快。殼體結構采用JK-1(0出式后接線)、 JKF-1Q(凸出式前接線)和JK-6/1(嵌入式后接線)標準組件。
DZ-3/Z2中間繼電器主要技術參數

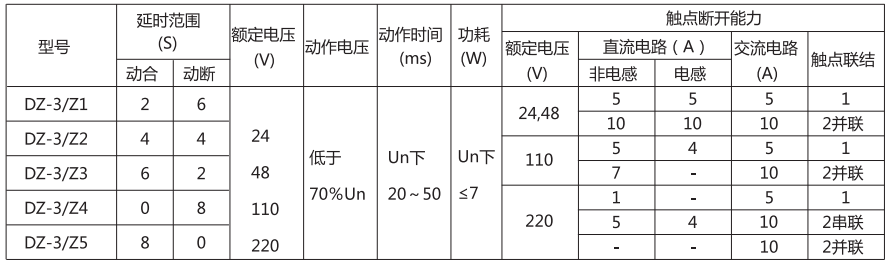

DZ-3/Z2中間繼電器主要技術能見表
注: 1、繼電器觸點長期允許接通電流不大于5A。
2、 觸點的**流通能力在交流或直流220V下為15A。

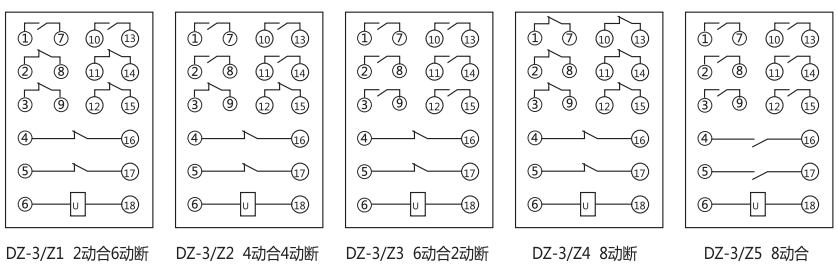

DZ-3/Z2中間繼電器內部接線圖及外引接線圖(正視圖)

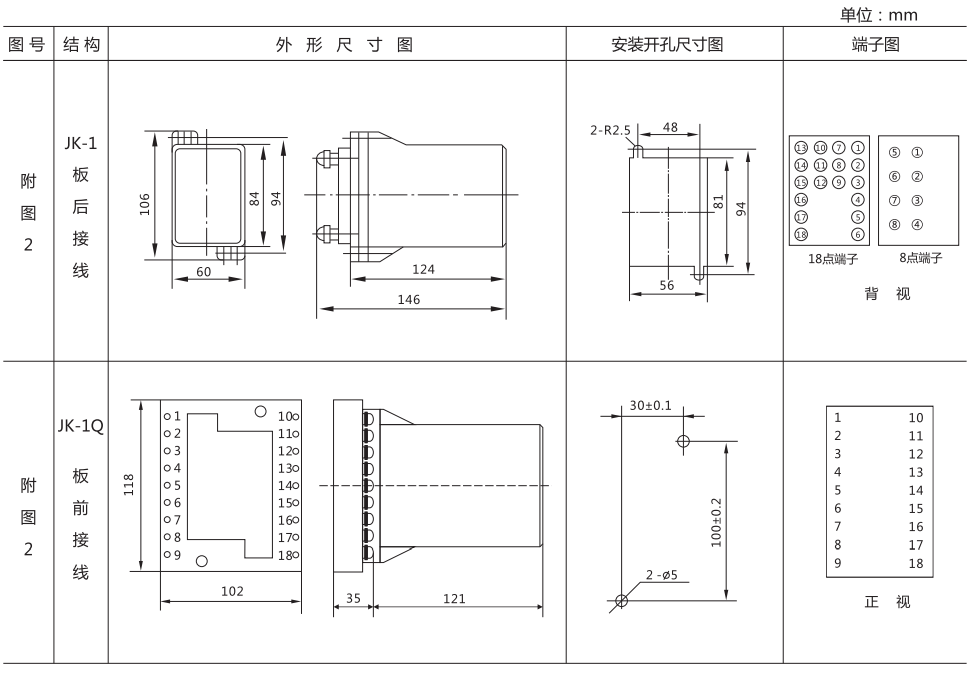

DZ-3/Z2中間繼電器外形結構及開孔尺寸圖
