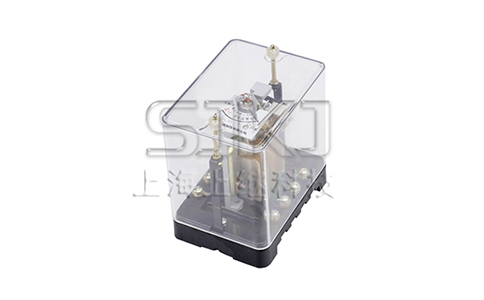

DL-11型電流繼電器-上海上繼科技有限公司
發表時間：2018-07-07 07:57 瀏覽次數：1517 〖返回〗DL-11型電流繼電器，用于電力系統中的電機、變壓器及輸電線路二次回路的繼電保護接線中，作為過負荷或短路保護的測量啟動元件。
繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，使繼電器整定范圍變化一倍。
繼電器的刻度值整定輪上的數字（與“▲”相對應的）與銘牌上所示電流值（分串、并聯）的乘積來表示。轉動整定輪，以改變游絲的反作用力矩，從中可以改變繼電器的動作值。
繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開，當電流降到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。繼電器有一對動合觸點，一對動斷觸點。
繼電器有A11K、A11P、A11H、A11Q四種結構。
繼電器使用時，卸下外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁極、游絲各圈相碰等；為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁極方向轉動，然后放開，可動系統應當轉回到原來位置直到止擋。然后進行必要的調整和整定。
