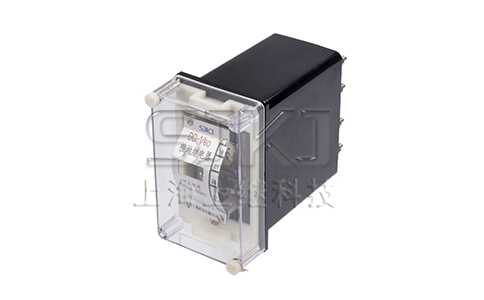

DD-1接地繼電器-上海上繼科技有限公司
發表時間：2018-07-05 07:48 瀏覽次數：1091 〖返回〗1、用途
DD-1型接地繼電器，為瞬時動作的過電流繼電器，用作小接地電流電力系統高電壓三相交流發電機和電動機的接地零序過電流保護。
繼電器線圈接入零序電流互感器（電纜式、母線式、或者有三個相電流互感器組成的零序電流濾過器）
當被保護的電機零點經阻抗接地時，繼電器接入變流器的差動回路。
當繼電器接入由三個相電流互感器組成的零序電流濾過器時，還應接入閉鎖繼電器，以防止由于外部穿越性短路不穩定電流可能引起的誤動作。
2、結構和工作原理
繼電器是按電磁原理構成的。瞬時動作，電磁系統有兩個線圈，當其中通過電流時，即在島磁體中產生形成電磁力矩的磁通。
繼電器線圈的出頭接在繼電器底座的端子上，并裝設聯接片使線圈可以由串聯改成并聯，因而繼電器的整定值增大一倍。
整定電流的調整是用轉動刻度盤上的指針以改變游絲的反作用力矩的方法進行的，繼電器具有一個動合觸點。
